In cosa consiste e come funziona il sistema di riscaldamento elettrico?

Sistema di tracciamento elettrico: componenti e principio di funzionamento

Molti clienti hanno familiarità con i sistemi di tracciamento elettrico per l'isolamento, ma la maggior parte non ne conosce i componenti e i principi di funzionamento. Di seguito un'introduzione dettagliata.

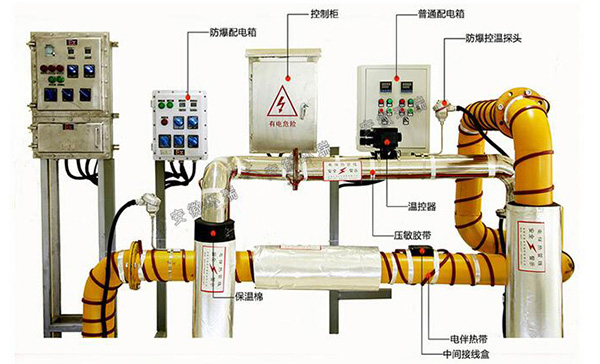

Componenti di un sistema di tracciamento elettrico

1. Scatola di collegamento di alimentazione antideflagrante

   • Garantisce il cablaggio sicuro del cavo scaldante elettrico .

   • La qualità dei terminali ha un impatto diretto sulla sicurezza e sulla continuità operativa del sistema.

2. Scatola di collegamento intermedia antideflagrante

   • Utilizzato principalmente per il collegamento di cavi scaldanti in linee di relè complesse.

   • Può funzionare come scatola di collegamento elettrico se non vengono superati i limiti di utilizzo.

3. Scatola di collegamento con tenuta terminale

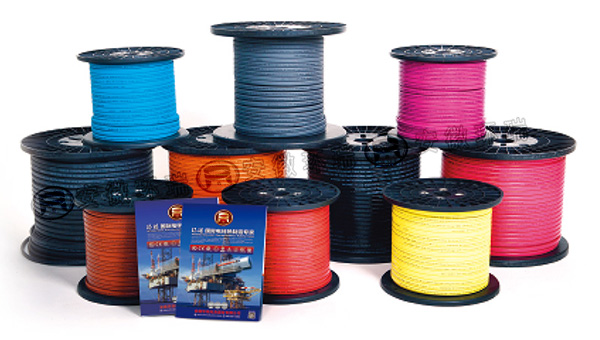

• Utilizzato per terminare cavo scaldante autoregolante S.

• L'altra estremità è sigillata con questa scatola ed è necessario applicare il tubo termoretraibile.

• Importante : Non collegare mai direttamente le due estremità del cavo scaldante o delle barre parallele.

1. Nastro di alluminio

   • Espande la superficie riscaldante del cavo, migliorando la distribuzione termica e l'efficienza.

2. Nastro adesivo termico

   • Fissa il cavo scaldante ai tubi o alle apparecchiature.

   • Per il fissaggio si possono utilizzare anche fascette stringicavo in acciaio inox.

3. Etichette di avvertimento

   • Si applica alla superficie esterna dopo l'installazione come promemoria di sicurezza e indicatore di alimentazione.

Principio di funzionamento del tracciamento elettrico

Il principio è semplice: gli elementi riscaldanti vengono installati tra lo strato isolante e l'oggetto da riscaldare. Durante il funzionamento, questi elementi mantengono la temperatura desiderata, garantendo che i fluidi o le apparecchiature rimangano nell'intervallo desiderato.

• In ambienti a bassa temperatura :
  Il polimero conduttivo si espande, riducendo il flusso di corrente e la produzione di calore, stabilizzando così la temperatura.

• In condizioni di surriscaldamento :
  Il polimero si espande notevolmente, interrompendo quasi completamente la corrente e riducendo al minimo l'emissione di calore.

Questo meccanismo di autoregolazione garantisce un isolamento efficiente. Quando le temperature superano i limiti, la generazione di calore si interrompe automaticamente.

Note chiave

• Durante l'installazione, seguire sempre le linee guida di sicurezza.

• La corretta selezione dei componenti garantisce l'affidabilità e la longevità del sistema.
